Размеры обелиска

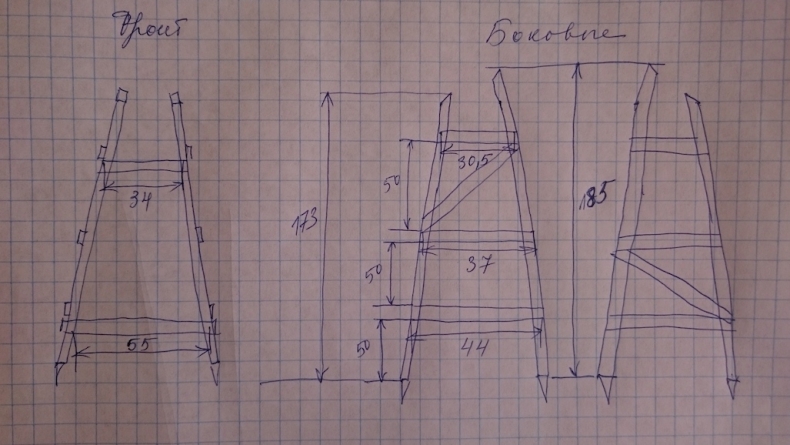

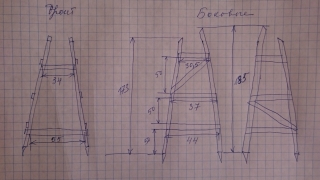

Тамара, для вас. Может, еще кому пригодится. Надеюсь, чертежик понятный) В сантиметрах.
Вертикальные стойки и диагональные элементы сечением 30 на 30мм. Горизонтальные 20 на 30.

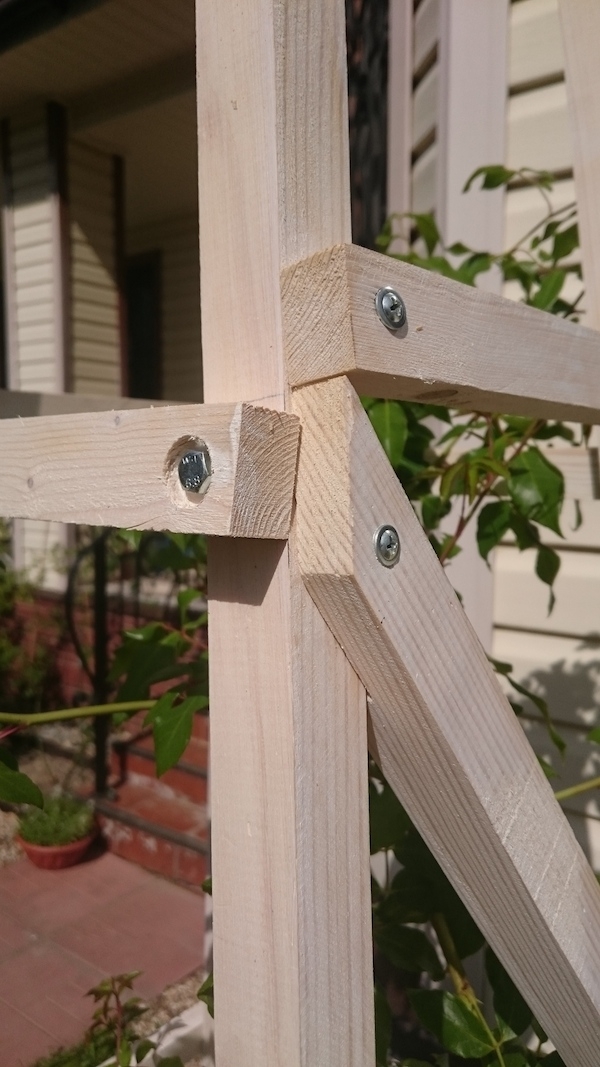

Диагональные отмечала по месту и выпиливала паз, все четыре получились разного размера))) Знаю, что должны быть одинаковые, но я углы не выдерживала, все на глаз)

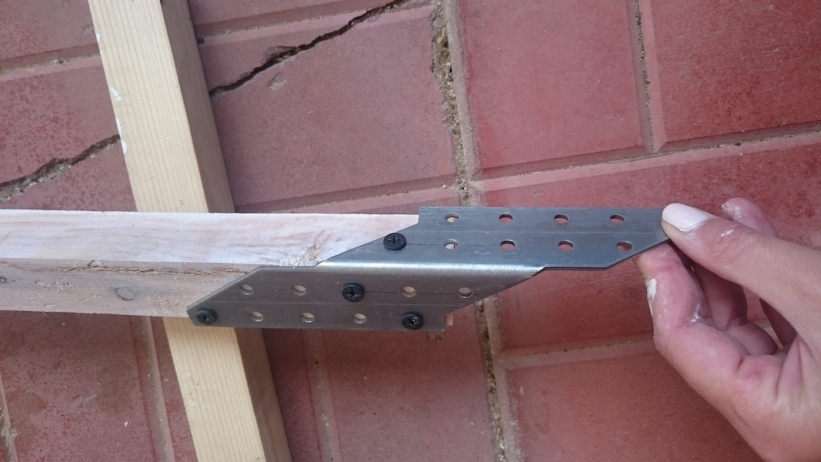

На нижних концах вертикальных стоек приспособила крепление для балок, хорошо выполняет возложенную на него функцию))


Автор: Blizzard, 23.08.2015

Комментарии:

vasilisnik
vasilisnik
23.08.2015 14:38
Спасибо большое при большое! Все скопировала.
Вот только руки крюки. А у Вас то руки прямо золотые.
Теперь спецификация, чтобы было ясно все ли я поняла
Дерево- прямогульник 5х7см
0.2х1,9м+2х1,8м+2х0,7м+2х0,5м+6х0,4м+4х0,35м.
Крепёж (саморезы)-16шт.
Уголки-4шт.+ крепеж уголков и к уголкам.Тут по факту.
Извините Наташенька!! Огромная просьба проверить!Буду пробовать. Впереди зима. Время будет.
marioz
marioz
23.08.2015 18:17
Спасибо.
Blizzard
Blizzard
23.08.2015 19:30
Тамара, 5х7 толстоватый брус-то получается. У меня 3х3 для вертикальных и 3х2 для горизонтальных.
Получается 2 штуки 3х3 длиной 190см(округляю), 2 штуки 3х3 длиной 180см. -вертикальные.
2 шт. длиной 44 см, 2 шт. длиной 37см., 2 шт длиной 30,5 см., 2 шт по 55 см и 2 шт. по 34 см. - горизонтальные.
1 шт примерно 70см и 1 шт примерно 50 см для диагональных. Они нужны для устойчивости конструкции, без них не будет стоять.
Но это мои размеры, вы можете чуть по другому сдулать, это не принципиально. Будете собероть, прикините как лучше.
Саморезов я насчитала 24 шт (ели неразборную делать) +которыми уголки прикрутить.
За золотые руки спасибо, очень приятно! У вас не хуже получиться, или даже лучше))) удачи!
vele1960
vele1960
23.08.2015 21:29
Какая же Вы умница! Надо это поместить в "Копилку отыта" в рубрику "Своими руками". Железяки,как я понимаю, втыкаются в землю? Их небольшой длинны хватает для устойчивости конструкции на ветру?
Terra29
Terra29
24.08.2015 08:17
Наталья Владимировна, с Вашего позволения, уволокла Ваш мастер-класс в свою "копилку".
Blizzard
Blizzard
24.08.2015 11:05
Елена Александровна, ветер был - пока стоят, а вот урагана пока не было, посмотрим, Хочу еще наверху их к стене проволокой прикрепить, что бы, если выдернет из земли, не опрокинуло и плети не поломало.
Татьяна Николаевна, пожалуйста:)
vasilisnik
vasilisnik
25.08.2015 09:35
Очень большое спасибо. Во!!! как я с размером прокололась. Выглядит брус по толще. Теперь куплю тоненький. Саморезы не поняла почему обсчиталась, но куплю как Вы написали, а там разберусь.Удачное решение с уголком в землю!!! Спасибо:)
terra
terra
30.08.2015 19:57
Не хватает фотографии готового обелиска!
Blizzard
Blizzard
30.08.2015 20:19
Татьяна, в моей предыдущей записи в дневнике есть фото)
